人妻无码中文字幕,法国意大利性经典xxxxx,亚洲日韩乱码人人爽人人澡人,色情无码www视频无码区小黄鸭

TEM原位解決方案每一個設(shè)計作品都精妙

當(dāng)前位置: 主頁 > 應(yīng)用案例 > TEM原位解決方案

非晶碳管陣列中自限域的Na金屬沉積助力高性能、超穩(wěn)定Na金屬電池

日期:2024-01-18

隨著電動汽車和便攜式電子產(chǎn)品的蓬勃發(fā)展,鋰離子電池技術(shù)面臨資源供應(yīng)短缺的瓶頸。為實現(xiàn)可持續(xù)的電化學(xué)儲能技術(shù),鈉離子電池憑借其豐富的鈉資源儲量和高達1166 mAh g-1的理論比容量,被視為具有潛力的下一代電池技術(shù)。但是,由于不可控的Na枝晶生長和不穩(wěn)定的SEI膜,Na金屬負(fù)極的實際應(yīng)用受到阻礙,這些問題嚴(yán)重制約著鈉金屬電池的實際應(yīng)用和發(fā)展。因此,如何有效抑制鈉枝晶的生成和建立穩(wěn)定的SEI是實現(xiàn)鈉金屬電池商業(yè)化的關(guān)鍵所在。

近日,鄭州大學(xué)新能源材料與器件課題組許婷婷副教授、王輝副教授和香港理工大學(xué)徐正龍教授等人利用模板法在碳布襯底(CC)上合成包覆親Na位點的Au/HCT-CC陣列作為Na金屬宿主,通過原位TEM研究揭示在Au/HCT-CC宿主可以實現(xiàn)無枝晶的Na金屬沉積/剝離。同時,嚴(yán)格的實驗和理論結(jié)果表明Au/HCT-CC陣列中自限域的Na金屬沉積可以進一步穩(wěn)定SEI,使Na離子通量均質(zhì)化,從而實現(xiàn)Na金屬的均勻沉積:在5 mA cm?2下,Au/HCT-CC組裝的半電池在2200 h內(nèi)庫倫效率高達99.96%。在10 mA cm?2、20 mAh cm?2下,可以穩(wěn)定循環(huán)1000 h并具有99.54%的高庫倫效率。此外,Na@Au/HCT-CC對稱電池在高電流密度(6 mA cm?2)下可以穩(wěn)定運行超過900 h,Na3V2(PO4)3@C||Na-Au/HCT-CC全電池穩(wěn)定循環(huán)超過900次,單次循環(huán)的容量退化率低至0.017%,驗證了Na金屬實際應(yīng)用的可行性。本研究成果中用到了澤攸科技的PicoFemto原位透射電鏡樣品桿,該文章發(fā)表在國際頂級期刊Advanced Functional Materials上。原文鏈接:https://doi.org/10.1002/adfm.202312750

為了解決Na枝晶和SEI膜問題,研究者提出了多種策略,包括改善電解質(zhì)添加劑,構(gòu)建三維宿主結(jié)構(gòu),低形核勢壘和納米界面工程,探索固體電解質(zhì)等。作為一種新型的Na金屬宿主結(jié)構(gòu),結(jié)合低形核勢壘工程和納米化界面兩種改進策略而設(shè)計的基于非晶碳?xì)さ暮藲そY(jié)構(gòu)受到研究者們的青睞。在循環(huán)過程中,碳?xì)た梢跃彌_體積波動,阻斷電解質(zhì)的滲透,從而實現(xiàn)Na金屬的定向沉積和穩(wěn)定的SEI,內(nèi)部親Na位點可以通過降低成核過電位來定向引導(dǎo)Na的沉積。選擇性Na沉積可以有效地抑制枝晶,減少金屬Na和電解質(zhì)之間的副反應(yīng),從而實現(xiàn)高庫倫效率和循環(huán)穩(wěn)定性。

Au/HCT-CC的制備流程圖和SEM、TEM形貌表征

圖1. Au/HCT-CC的制備流程圖和SEM、TEM形貌表征

Au/HCT-CC的制備過程如圖1a所示,其中使用水熱法制備的氧化鋅納米棒陣列作為犧牲模板,經(jīng)過金的包覆、高溫碳化和鹽酸蝕刻后,得到了封裝金顆粒的中空碳管陣列。用XRD、SEM和TEM、EDS表征了Au/HCT-CC的結(jié)構(gòu)、形貌和元素分布,證實了Au粒子在非晶HCT中的封裝情況。

Au/HCT-CC電極在半電池的電化學(xué)性能測試

圖2. Au/HCT-CC電極在半電池的電化學(xué)性能測試

在半電池中,Au/HCT-CC電極可以保持14 mV的電壓極化(10 mA cm?2和20 mAh m?2),同時,電化學(xué)阻抗譜(EIS)結(jié)果表明Au/HCT-CC電極擁有較低的Rct和較高的DNa+,驗證了更快的電荷轉(zhuǎn)移動力學(xué)。

Au/HCT-CC電極的原位TEM表征

圖3. Au/HCT-CC電極的原位TEM表征

該研究中在原位TEM下實時展示了Na金屬的沉積和剝離過程。在初始沉積(35 s),HCT內(nèi)的Au NPs發(fā)生了明顯的體積膨脹(370%)(用黃色圓圈表示),表明合金化反應(yīng)的發(fā)生(圖3a,e)。隨后,NaxAu合金作為Na的成核位點,引導(dǎo)Na金屬在72 s內(nèi)填充空心非晶碳管(圖3a2-a4)。當(dāng)施加反向電壓時,觀察到金屬Na的剝離(見圖3b1-4中的白色虛線),到剝離結(jié)束時,NaxAu合金基本轉(zhuǎn)變?yōu)锳u,體積收縮至原來的36%。以上觀察結(jié)果清楚地表明NaxAu合金的形成以及在Na金屬定向沉積過程中的引導(dǎo)作用。

Au/HCT-CC電極沉積剝離的非原位SEM表征和循環(huán)后SEI層的XPS測試

圖4. Au/HCT-CC電極沉積剝離的非原位SEM表征和循環(huán)后SEI層的XPS測試

通過非原位SEM分析揭示Na金屬在Au/HCT-CC表面上實現(xiàn)均勻沉積以及剝離后形貌基本恢復(fù)。為了揭示SEI的化學(xué)成分,研究通過XPS定性分析了在Au/HCT-CC、HCT-CC和Cu電極表面形成的SEI。Au/HCTCC中C 1s和O 1s的光譜強度相對較弱,說明SEI中有機質(zhì)種類較少(圖4g,h)。在1072.7 eV處的Na 1s峰證實了Na-Au合金的生成(圖4i),與上述原位TEM分析一致。富NaF的SEI和Na-Au合金有利于Na金屬均勻的沉積動力學(xué),從而提高了循環(huán)穩(wěn)定性。

原位光學(xué)和模擬計算

圖5. 原位光學(xué)和模擬計算

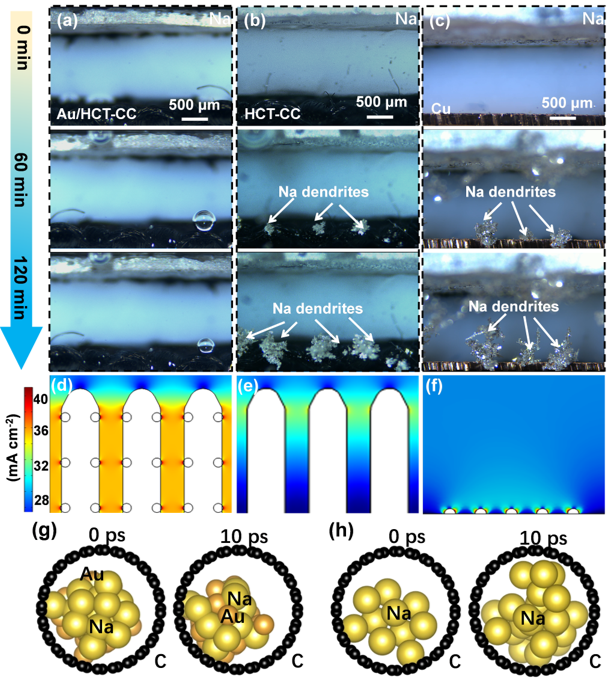

如圖5a所示,在120 min時間的沉積過程中,Au/HCT-CC電極表面沒有明顯的Na枝晶,表明Na枝晶的生長受到抑制,促進了Na金屬的均勻沉積。COMSOL有限元仿真表明, Au/HCTT-CC納米陣列可以減小局部電流密度極化(圖5d-f),親Na的Au顆??梢酝ㄟ^誘導(dǎo)Na選擇性沉積使表面電流密度均質(zhì)化(圖5d)。通過分子動力學(xué)模擬比較HCT和Au/HCT宿主內(nèi)的Na金屬沉積行為,表明Au的存在可以通過形成Na-Au合金團簇,有效地提高了沉積的均勻性(圖5g,h)。

對稱電池、全電池的電化學(xué)性能測試以及軟包電池的應(yīng)用展示

圖6. 對稱電池、全電池的電化學(xué)性能測試以及軟包電池的應(yīng)用展示

該研究評估了Au/HCT-CC電極在對稱電池和全電池中的實際應(yīng)用可行性。在電流密度和容量分別為6 mA cm?2,4 mAh cm?2時,Na@Au/HCT-CC對稱電池仍然可以在低電壓極化(70 mV)下運行900 h(圖6b)。全電池Na@Au/HCT-CC||NVP@C在1 M NaPF6.diglyme下展現(xiàn)出優(yōu)異的倍率性能和循環(huán)穩(wěn)定性(圖6d-e)。Na@Au/HCT-CC||NVP@C軟包電池在不同的彎曲狀態(tài)下都可以成功地點亮LED燈,這表明Au/HCT-CC具有良好的機械穩(wěn)定性,在柔性器件具有潛在的應(yīng)用價值。

本研究所制備的Na金屬宿主結(jié)構(gòu)Au/HCT-CC在大電流密度、大容量下具有超穩(wěn)定的電學(xué)性能,通過原位TEM、非原位SEM、原位光學(xué)顯微鏡觀察、COMSOL和分子動力學(xué)模擬,揭示了Au/HCT-CC電極的超穩(wěn)定和在非晶碳管中Na金屬限域沉積的原因。本研究提出了一種促進長期循環(huán)和高容量Na金屬電池自約束Na金屬沉積的新策略。

以上就是澤攸科技小編分享的非晶碳管陣列中自限域的Na金屬沉積助力高性能、超穩(wěn)定Na金屬電池。更多產(chǎn)品及案例分享請咨詢15756003283(微信同號)。

澤攸科技


TAG:

作者:澤攸科技


欧美性受xxxx| 久久久久99精品成人片a片试看| 亚洲最大成人av在线天堂网| 我的初次内射欧美成人影视| 四虎影视在线影院在线观看| 久久久久国产精品嫩草影院| 亚洲欧美综合区自拍另类| 成人免费在线电影| 国内露脸中年夫妇交换| 亚洲av无码国产精品久久不卡| 无码av免费毛片一区二区| 久久久无码精品亚洲日韩| 亚洲GV天堂无码男同在线观看| 全黄H全肉短篇禁乱NP慕浅浅| 久久久噜噜噜久久中文福利| 精品无码国产一区二区三区51安| 夜夜爽77777妓女免费看| 国产AV永久无码天堂影院| 男人的好看免费观看在线视频| 久久精品中文字幕一区二区三区| 人人妻人人澡人人爽国产一区| 被医生绑在妇科椅调教| 丰满少妇大力进入av亚洲| 亚洲b2b网站| 亚洲 欧美 国产 日韩 精品| 播色屋97超碰在人人| 日本三级欧美三级人妇视频黑白配| 国产激情无码视频在线播放性色 | 宝贝帮我拉开拉链它想你了| 亚洲av无码乱码国产麻豆| 亚洲av无码av吞精久久| 男人狂桶女人出白浆免费视频| 无码人妻久久一区二区三区不卡| 国产成人啪精品视频免费软件| 亚洲av精品一区二区三区| 亚洲av成人精品网站在线播放 | 久热国产精品视频一区二区三区| 国产老妇伦国产熟女老妇视频| 男女吃奶做爰猛烈紧视频| 亚洲精品欧美综合二区| 久久精品国产99国产精品亚洲 |
